  • 名称: 光纤端面检测仪（又称光纤端检仪）
  • 型号: TECH-S01
目录：
端检仪用途：
  • 光纤端检仪是一种光纤检测仪，用来检测光纤连接器的陶瓷插芯端面的质量，即陶瓷插芯端面特定的区域内是否存在超出限度的划痕、污渍等缺陷。
端检仪简介：
  • 该端检仪采用了将端检仪本体与显示屏合二为一的设计,改变了传统的两部分分离的模式,使操作省时省力,占空间少;
  • 略微倾斜的角度,能减轻操作者的视觉疲劳;
  • 特有的测试端口设计,使对中与调焦非常便捷;
  • 采用TFT真彩液晶屏以及远心镜头, 图像清晰又不刺眼;
欢迎咨询光纤连接器端检仪
陶瓷插芯端面检测作业指导：
  1. 安装端口

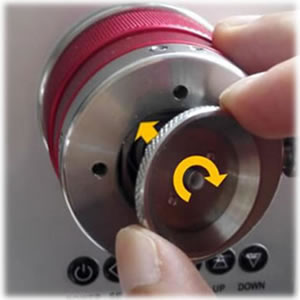

    选择与被测光纤连接器对应的端检仪端口, 安装到端检仪上(参见右图1)

    将端口对准端口座, 右旋端口, 端口的外螺纹就旋入端口座的内螺纹孔中,直到拧紧不松动.

  2. 清洁端面

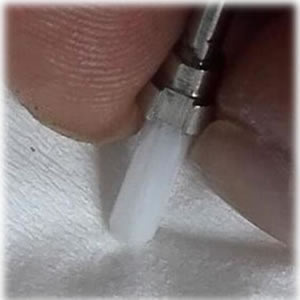

    用无尘纸与酒精, 清洁光纤连接器的陶瓷插芯端面(参见图2).

    附带检测陶瓷插芯端面有无倒角, 如果没有倒角, 一律判定为不合格;

  3. 对中调焦

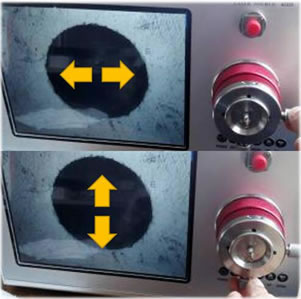

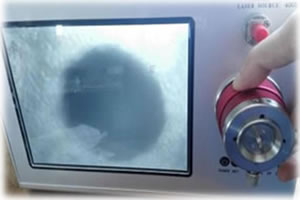

    将被测陶瓷插芯插入到端口上,调焦(参见图3)与调中(参见图4), 使陶瓷插芯端面的纤心处于屏幕正中间, 画面清晰;

  4. 目测判定

    根据光纤连接器的陶瓷插芯端面检测标准, 判定被测连接器的端面是否合格;

  5. 分仓处理

    如果判定为合格,戴上对应规格的洁净防尘帽; 如果判定为不合格品, 则不戴防尘帽，退回至研磨工位, 进行返磨;

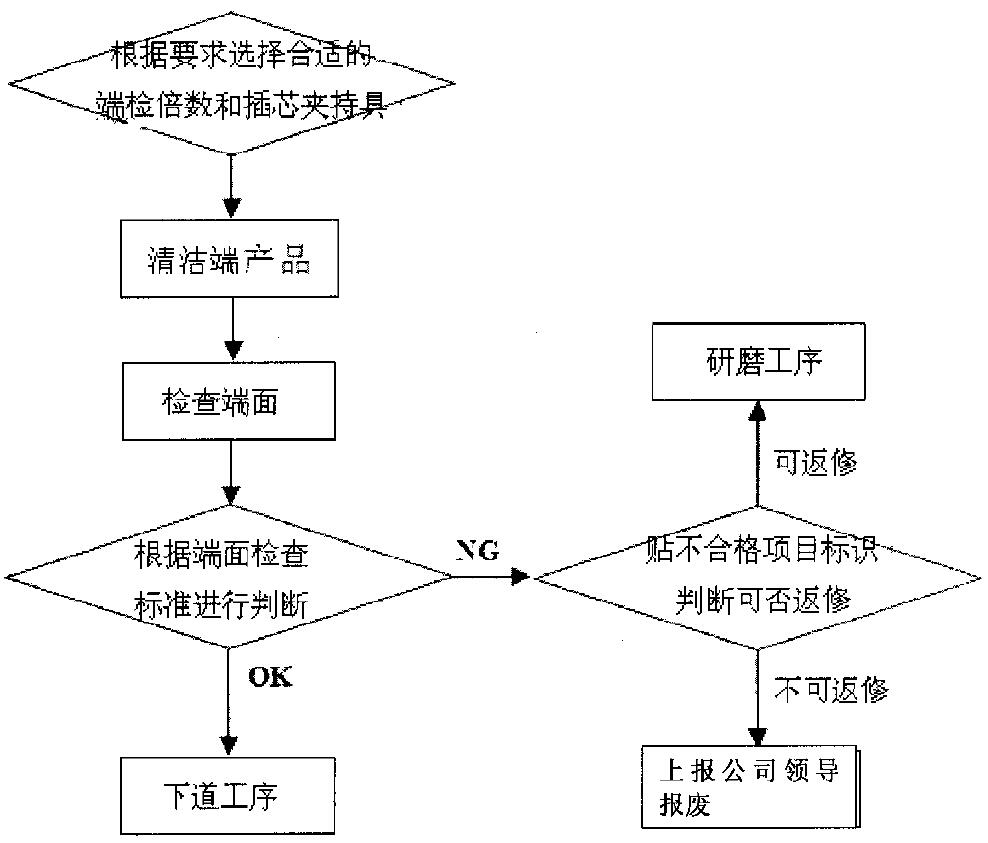

    流程图:

    光纤端检仪-检测流程
光纤端面检测仪-安装端口
图1.安装端口
光纤端检仪-清洁光纤陶瓷插芯端面
图2.清洁插芯端面
光纤端检仪-调焦
图3.调焦,使图像清晰
端检仪-调中
图4.调中,使纤芯居中
陶瓷插芯端面检测标准：
  • 检测区域划分:

    • 根据IEC标准, 光纤连接器的陶瓷插芯端面划分为4个区域(参见右图: A,B,C,D区).

    • 区域A: 直径9um
    • 区域B: 直径25um
    • 区域C: 直径50um
    • 区域D: 直径125um

    不同区域的缺陷标准不一样, 这是因为不同区域对光信号在光纤中的传导作用不一样.

    光纤端检仪-端面检测区域分级划分
  • 检测标准:
区域 单模光纤品级标准 多模光纤品级标准
一级 二级 二级 三级
端面状况 总数 端面状况 总数 端面状况 总数 端面状况 总数
纤芯 线伤:无
点伤:无
玷污:无		 0 线伤:无
点伤:无
玷污:无		 0 线伤:无
点伤:无
玷污:无		 0 线伤:宽度小于2.0um
点伤:直径小于5.0um
玷污:无		 1
A区 线伤:无
点伤:无
玷污:无		 0 线伤:宽度小于1.0um
点伤:直径小于3.0um
玷污:无		 1 线伤:宽度小于1.0um
点伤:直径小于3.0um
玷污:无		 2 线伤:宽度小于2.0um
点伤:直径小于10.0um
玷污:无		 2
B区 线伤:无
点伤:无
玷污:无		 0 线伤:宽度小于2.0um
点伤:直径小于5.0um
玷污:无		 2 线伤:宽度小于3um
点伤:直径小于30um
玷污:直径小于30um		 3 线伤:宽度小于3.0um
点伤:直径小于30um
玷污:直径小于30um		 4
B区范围内 缺陷总数0个 缺陷总数2个以内 缺陷总数3个以内 缺陷总数4个以内
边缘 胶圈:宽度<2um;总长度<1/4圈 胶圈:宽度<3um;总长度<1/3圈 胶圈:宽度<5um;总长度不计 胶圈:宽度<5um;总长度不计
C区 线伤:宽度小于3um
点伤:直径小于15um
玷污:直径小于15um		 3 线伤:宽度小于5.0um
点伤:直径小于30um
玷污:直径小于30um		 3 不要求 不要求
D区 不要求
端检仪规格参数：
  • 可检测光纤连接器种类
    普通单模（SM）、多模（MM）、保偏（PM）和其它特种光纤连接器
  • 可检测光纤连接器接头型式:
    FC/PC、FC/APC、SC/PC、SC/APC、ST/APC、LC、MU、MT-RJ、BD等
  • 放大倍数 80倍, 200倍, 400倍
  • 图像输出格式 模拟PAL
  • CCD 1/3" 625线
  • 图像输入端口 RCA
  • 图像输出端口 RCA
  • 对焦方式 手动
  • 功耗 3W
  • 工作温度 +10~55°
  • 显示屏 8" TFT 800*600像素
  • 体积 270 * 245 * 155 (mm)
  • 重量 1.6Kg
  • 电源 12 VDC 外置变压器 (输入110-240V AC, 50/60 Hz, 1.5 W)
光纤连接器端检仪

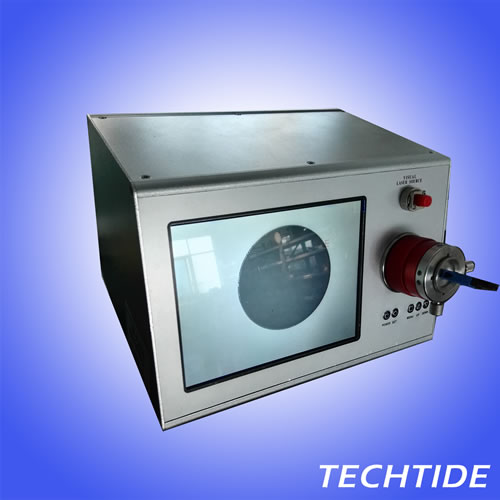

端检仪实物图片：
