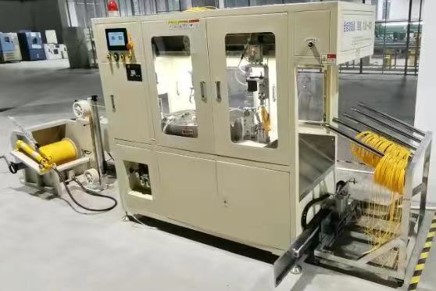

• 名称: 光缆自动裁切扎线机
• 型号: TD-18Autobinding

---

目录

• 用途
• 优点
• 技术参数
• 视频

• 用于线缆光缆的裁切，绕线和扎线。将绕在料筒上的线缆展开，按照设定的长度 与数量，裁切成段，然后自动绕线并扎线，完成后机械手自动挂于挂线架。
• 将绕在料筒上的光缆展开，按照设定的长度 与数量，裁剪成段，然后收卷成盘。

• 自动化程度高: 自动完成从原料到成品的整个作业过程，包括长度计量，计数，放线，切断及盘绕，捆扎和摆放，是全过程自动化、无需人工值守的裁缆机。
• 长度计量精度高:编码器和步进电机同时计长比对，差异超过设置预警值时即刻报警。
• 效率高:以50米长度为例，平均单根裁切和扎线综合时间在35秒以内。
• 线缆不受拉力:同步机构使送料与收料速度平衡，同时避免线缆特别是光缆受到额外拉力。
• 扎线整齐美观绕线可设置首段和尾端预留长度，扎线后外观整齐美观。
• 操作简单与灵活:触摸屏控制，可在一个界面，完成裁切长度，裁切数量，牵引速度等设置。
• 功能丰富: PLC与触摸屏控制，可实现更多功能。如在裁切过程可在任意设定长度位置暂停，以便标识光缆。
• 切断完全可靠:独特的切断结构（获专利），能可靠而彻底地切断纤细而脆硬的纤维丝。
• 保护光缆:最大限度地减少作业过程中对光缆的外应力（纵向拉伸与横向剪切）
• 用途广泛:亦可用收料盆收缆，可以裁切室内￠2￠3单双芯软光缆

• 电压：220V AC，50/60Hz
• 功率：2.2KW
• 牵引速度：0-2m/s 可调
• 长度控制精度：0.3%
• 长度分辨率：2mm
• 光缆规格： Ф2.0 -Φ4.0mm单芯/多芯光缆
• 尺寸长3000 x 宽1200 x 高1600mm
• 放料最大承受重量: 50KG
• 净重：1.2T
