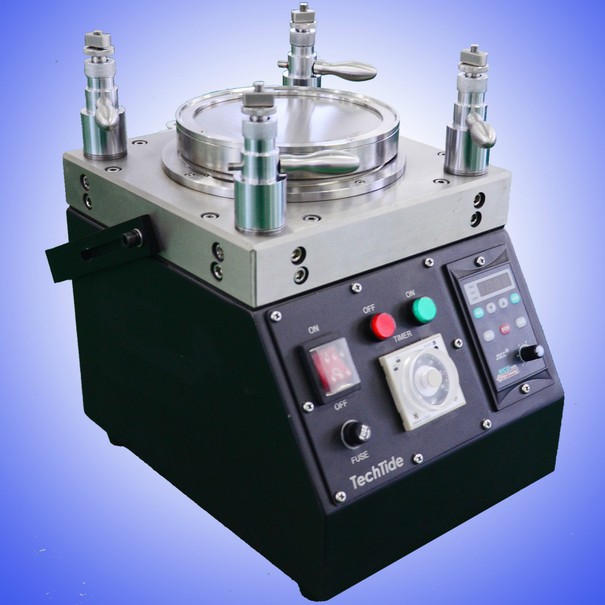

常规四角加压研磨机

用途：

四角加压研磨机

对光纤连接器的端面进行精细研磨, 使光纤连接器达到光纤传输所需要的性能指标

也可以对其它材质的类似产品(诸如陶瓷、石英、玻璃、金属、塑胶等材料)的表面进行精细研磨。

性能特点：

四角加压的研磨结构，研磨质量稳定

相对于中心加压式研磨机, 因为采用更大的夹具以及研磨盘, 因此可以同时研磨更多的连接器

研磨1个或32个连接器的品质差异化很小

操作简单，效率高

可靠性高，保养容易

技术参数：

电源

电压	220~240V AC,50/60Hz
功率	80W

驱动元件

自转驱动马达	220~240V AC,50/60Hz
公转驱动马达	6W带减速箱同步电机, 转速2rpm
冷却风扇	90mm直径的轴流风扇

控制元件

时间控制器	控制研磨的时间
转速控制器	控制研磨机的自转速度
电源开关	接通电源
启动开关	绿色按钮, 按下即启动运转
停止开关	红色按钮, 按下即停止运转

研磨耗材

研磨砂纸	外径127mm (即5寸), 常用粒度9u, 3u, 6u
抛光砂纸	用于最后一道工序, 即在研磨之后, 对研磨表面进行抛光
研磨胶垫	外径127mm (5寸), 5mm厚, 硅胶, 常用硬度有60度, 75度, 80度, 90度等

研磨压力

压力作用点	研磨夹具的四个对角
压力机理	弹簧驱动导柱在导套中上下运动, 从而提供垂直的下压力给夹具

外形尺寸与重量

外形尺寸	长230 x 宽230 x 高255mm
重量	23.5Kg
